1350輕質莫來石磚價格和指標

文章出處：正耐實業耐火磚廠家 /?發表時間：2019-05-22

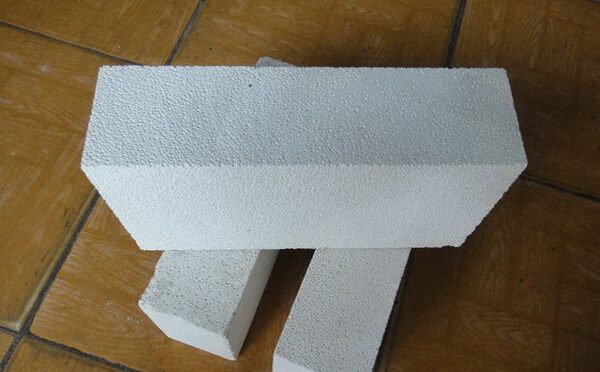

輕質莫來石磚又叫莫來石隔熱耐火磚，主要是以硅酸鋁質為主礦相的耐火材料，具有一些列優良的性能，（尤其是高溫蠕變性能）居于天然原料生產的高鋁制品至上。

莫來石保溫磚，根據密度不同可分為：輕質莫來石磚和重質莫來石磚;根據應用溫度不同可分為：1350莫來石磚、1450莫來石磚、1550莫來石磚等。

莫來石保溫磚的主要特點：

1、綠色環保，無毒、無腐蝕，可安全使用。

2、與水泥適應性好。

3、輕質保溫磚用發泡機制泡可得到泡徑均勻的泡沫。

4、優異的起泡性能，發泡倍數可達三十倍以上。

莫來石（Mullite）是AL2O3-SiO2二元系中常壓下穩定存在的二元化合物，化學式為3AL2O3，2SiO2，理論組成AL2O3，71.8%，SiO2 28.2%。莫來石是礦物名稱，因其天然礦物較早發現于蘇格蘭西海岸的莫爾島（Mull）而得名。天然莫來石礦物非常稀少我國河北省武安縣和河南省林縣有所發現，但至今世界尚未見有工業價值的礦床。莫來石通常用燒結法或電熔法等人工合。合成莫來石于1926年首先用電容法制得，1928年研制成功燒結法。目前世界上電熔莫來石的年消耗量為10000-20000噸，燒結莫來石為500000-600000噸。合成莫來石是一種優質的耐火原料，它具有膨脹均勻、熱震穩定性極好、荷重軟化點高、高溫蠕變值小、硬度大、抗化學腐蝕性等特點。莫來石制成的莫來石磚非常好用。　莫來石的晶體結構屬斜方晶系，是一種具有氧空位缺陷的硅線石（AL2O3.SIO2）結構，與硅線石晶體結構非常相似。合成莫來石種類有很多。按合成的方法有燒結莫來石和電熔莫來石；按原料化學成分有低鋁莫來石、中鋁莫來石、高鋁莫來石及鋯莫來石等；若按所使用的原料種類則有煅燒高嶺土（低鋁）、煅燒藍晶石（中鋁）、全天燃料莫來石（高鋁）、高純莫來石等。

但是由于莫來石礦物稀少，所以只有靠人工合成，合成的莫來石按照一定的比例混合，即可在一定溫度下形成該體系中唯一穩定的化合物，即莫來石晶體。而莫來石的組成AL203在79%左右，SI02在21%較為適宜，但是原料中存在一定數量的雜質成分，在高溫下將會造成成分反映，因此隨著雜質成分增多，會使玻璃質和剛玉含量增多，并使莫來石形成粗晶結構，從而使制品氣孔率增高，熱震穩定性和抗侵蝕性能降低，容易出現裂縫。

據此莫來石的生產工藝有兩種，燒結法和電熔法。合成莫來石系用工業氧化鋁、氫氧化鋁和純凈粘土（低雜質的高嶺土）以及葉臘石等作為原料，也有采用高鋁礬土加粘土，或用高鋁礬土直接合成莫來石用于制作莫來石保溫磚等制品。

以莫來石（3Al2O3·2SiO2）為主晶相的輕質莫來石磚。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉，耐火度較高。

莫來石保溫磚的特性:

莫來石保溫磚的性能，耐火度很高，最高可以抵抗1800攝氏度的高溫，但是在1600至1700攝氏度的時候保溫磚會開始軟化，不會燃燒。然后它的耐壓度也高，大概是在260M/pa為限。

至于莫來石保溫磚是如何制作出來的。它是由高鋁礬土熟料為主材料，加上少量的黏土。很好地保護黏土資源，所以莫來石保溫磚的出現時現代科技的產物，以前鋁是貴族才可以使用的東西，但是現代的技術使得鋁這種資源可以用來生產各種產物。

莫來石保溫磚根據密度的不同有所分類，分為輕質莫來石保溫磚和重質莫來石保溫磚，根據使用溫度的不同，分為1350莫來石磚，1450莫來石保溫磚，1550莫來石磚等，1550莫來石磚以上等一般用來作為火窖之類的磚頭，因為耐熱的溫度高。

價格方面輕質莫來石磚的生產工藝和生產地區不一樣價也有不小偏差，價格的判斷更多是跟產品的規格尺寸要求有關，常規的輕質莫來石磚價格大概在三千到五千不等，具體價格可以來電咨詢。

材料指標：

分類溫度	產品\|項目	比重 g/cm3	重燒線變化%	冷態耐壓強度 MPa	熱膨脹 (1000℃) %	導熱系數 (350℃) W/m.K
1260	JM-23A	0.55	(1260℃×3h)≤0.6	1.1	0.5	0.16
1260	JM -23B	0.8	1300℃×3h)≤0.5	2.0	0.5	0.24
1400	JM -26A	0.8	(1370℃×3h)≤0.6	2.4	0.5	0.25
1400	JM -26B	0.8	(1400℃×3h)≤0.6	2.4	0.5	0.25
1500	JM -28A	0.8	(1470℃×3h)≤0.8	2.8	0.55	0.28
1500	JM -28B	0.9	(1500℃×3h)≤0.8	3.3	0.55	0.33
1550	JM -30A	0.9	(1530℃×3h)≤0.8	3.5	0.58	0.35
1550	JM -30B	1.0	(1550℃×3h)≤0.8	4.0	0.58	0.39
1600	JM -32A	1.0	(1570℃×3h)≤0.8	4.5	0.6	0.40
1600	JM -32B	1.1	(1600℃×3h)≤0.8	4.8	0.6	0.43

*本文出自：http://m.www337338.com/jishu/135.html 轉載請注明出處。

上一篇：莫來石磚用什么砌筑下一篇：輕質莫來石磚成分指標與應用

什么是JM23、JM26、JM28莫來石保溫磚？2019-07-05

輕質莫來石磚成分指標與應用 1970-01-01
G1，G2，G3，G4，G5，G6，G7，G8高鋁磚粘土耐火磚的規格與砌筑計算 1970-01-01
耐火泥配置制作與使用方法 1970-01-01
耐火膠泥的規格與使用方法 1970-01-01
耐火泥生產廠家與價格多少 1970-01-01
如何分辨鎂磚，鎂磚介紹 1970-01-01
電熔鎂磚和燒結鎂磚的區別 1970-01-01
鎂鉻磚的生產工藝 1970-01-01
黏土磚和粘土磚的區別 1970-01-01
鍋爐耐火磚砌筑方法 1970-01-01
耐火膠泥的規格與使用方法2021-02-25
耐高溫硅酸鈣板分類和特點2019-07-24
黏土磚和粘土磚的區別2019-06-10
耐酸磚常用規格尺寸2019-07-23
