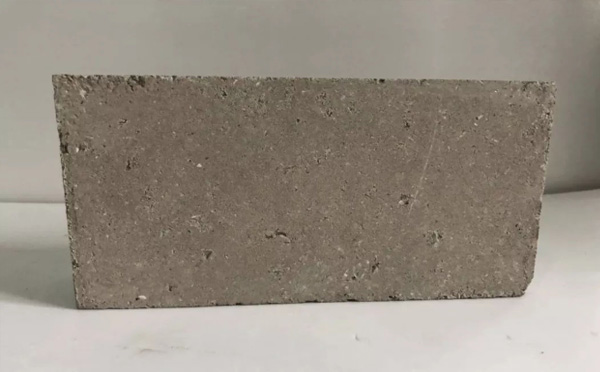

磷酸鹽高鋁磚特點：
1、具有良好的抗化學侵蝕性，并且抗堿能力遠遠優于粘土磚、高鋁磚。
2、具有較高強度，耐磨性好。
3、具有良好的抗熱震性。
磷酸鹽耐火磚分為磷酸鹽磚和磷酸鹽耐磨磚。區別是用磷酸鹽磚適用磷酸做結合劑，磷酸鹽耐磨磚是以磷酸二氫鋁做結合劑。一般分為低檔磷酸鹽磚和高溫磷酸鹽磚。這兩種磚區別不大，因為磷酸鹽磚都具有較好的耐磨性。高檔磷酸鹽磚為高荷軟磷酸鹽磚。
將普通高鋁磚放到磷酸鹽或磷酸溶液中浸漬，經過一定時間后從磷酸鹽溶液或磷酸溶液中取出，經干燥即可投入使用。試驗結果表明，原高鋁磚的荷重軟化溫度為1535℃;經磷酸鹽溶液浸漬的高鋁磚，荷重軟化溫度為1565℃;經磷酸浸漬的高鋁磚，荷重軟化溫度為1570℃。試驗還表明，經磷酸鹽或磷酸浸漬后氣孔率明顯降低，耐火磚密度增大，抗折強度明顯提高。例如，原高鋁磚顯氣孔率為22.33%，體積密度為2.69g/cm，，常溫抗折強度為20.57MPa，經磷酸鹽溶液浸漬后顯氣孔率為13.33%，體積密度為2.89g/cm3，常溫抗折強度34.32MPa。經磷酸鹽浸漬高鋁磚的線變化率也由原磚的+1.67%降至+0.495%。
用磷酸鹽(或磷酸)浸漬高鋁磚可改善高鋁磚的質量，延長其使用壽命。磷酸鹽磚是一種免燒磚，是在高鋁磚的基礎上的一次技術改進，具有耐火溫度高，高強度，耐磨，耐酸性侵蝕的優點，缺點是荷重軟化溫度低，使用溫度在1200度左右。新型水泥回轉窯（700-1500t/d）的上過渡帶、安全帶和冷卻機的內襯經常使用。
制作高鋁磚用結合劑：軟質粘土具有較好的塑性，因此，制造高鋁磚通常采用軟質粘土作結合劑。但是，粘土中的游離SiO2與高鋁礬土熟料中的游離Al2O3在1200℃下發生二次莫來石化反應，產生較大的體膨脹，硅的氣孔率增大，強度降低。因此，配料中粘土粉的加入量以不超過5%為宜。
磷酸鹽磚需要防潮，從物理性質與化學反應兩個方面來說都需要防潮：作為耐火磚來說，都有一個共同的特性就是吸水，一般情況下都是少量吸水，而且不容易自然晾干，雖然本身不怕水，但使用前必須要烘干，拖延工程進度，浪費時間與勞動力。磷酸根離子遇水會發生水解反應，具體反應不再贅述。由于該反應是可逆反應，磷酸鹽轉中的正磷酸可能會降價，相對酸性降低，會影響其使用特性。因此磷酸鹽磚的存放是需要做好防水防潮工作的。
