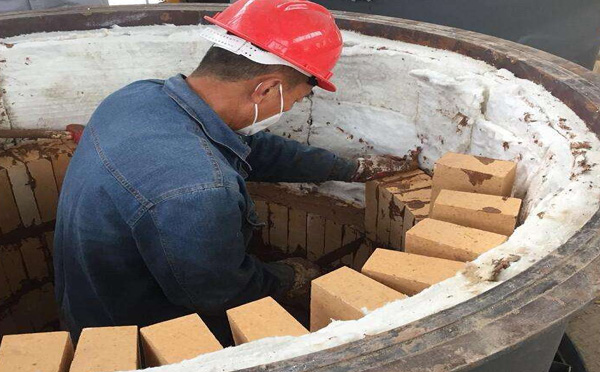

耐火磚在工業(yè)爐上的砌筑是離不開粘結(jié)劑耐火泥漿的，在砌筑耐火磚前應(yīng)先將所用泥漿調(diào)配好，泥漿的最大粒度目數(shù)不應(yīng)超過砌筑磚縫的20%，所用泥漿的理化性能指標(biāo)要與砌筑的耐火磚品種材質(zhì)匹配，最好是在購買耐火磚的時候就要求廠家配套相應(yīng)的耐火泥漿，以避免混用。
在選用粘土耐火磚砌爐之前，廠方可在砌爐方案里核算出大概所需采購得數(shù)量，可減少不必要的浪費并且要注意砌筑灰縫應(yīng)使用一級灰縫砌筑。
砌筑粘土磚時，如果自行配制粘土質(zhì)耐火泥，則可取熟料：生料=70% ： 30%.
熟料是硬質(zhì)耐火粘土經(jīng)高溫煅燒而得，也可使用廢磚，經(jīng)磨碎后即可。生料就是輕質(zhì)耐火粘土。
如果要計算耐火泥的各種組成，只要將已知所需耐火泥的重量，代入公式（1）公式（2）即可。
（1）熟料重量=耐火泥重量 x 70%
（2）生料重量=耐火泥重量 x 30%

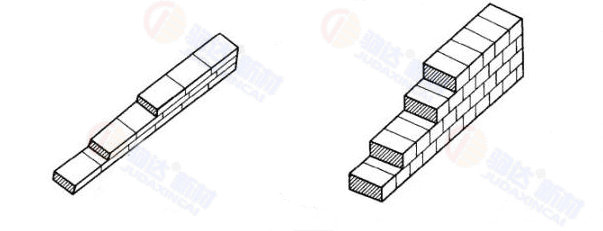

當(dāng)采用 T--3 標(biāo)磚（230x114x65mm）進(jìn)行砌筑時。應(yīng)熟記下列數(shù)字：
1、 每塊耐火粘土磚重3.7kg
2.、每噸耐火粘土磚約為270塊
3.、砌筑每噸粘土磚約需耐火泥76kg
4、 砌筑每立方米砌體約需594塊磚
5、 砌筑每立方米砌體約需2.2噸磚
一：耐火泥漿的調(diào)配要求
耐火泥漿調(diào)制的一般規(guī)定應(yīng)根據(jù)砌體類別，通過試驗確定泥漿的稠度和液體加入量，同時檢查泥漿的砌筑性能（粘結(jié)時間）是否滿足砌筑要求。泥漿的粘結(jié)時間視耐火制品的材質(zhì)，外形尺寸的大小而定，宜為不大于2min為合適。不同泥漿選用的目數(shù)和稠度應(yīng)根據(jù)砌體的類別按下表選定。
測定泥漿的稠度，應(yīng)按現(xiàn)行的國家標(biāo)準(zhǔn)《耐火泥漿稠度實驗方法》的規(guī)定進(jìn)行。測定泥漿的粘結(jié)時間，應(yīng)按現(xiàn)行的國家標(biāo)準(zhǔn)《耐火泥漿粘結(jié)時間實驗方法》的規(guī)定進(jìn)行。
調(diào)制泥漿的方法有水自然結(jié)合、化學(xué)結(jié)合兩種方法現(xiàn)行工業(yè)爐砌筑中大多采用化學(xué)結(jié)合方法調(diào)配，里面摻入相應(yīng)的促凝劑，其特點是凝結(jié)速度快，粘結(jié)強(qiáng)度高，在高溫使用下不產(chǎn)生燒結(jié)后脆化的現(xiàn)象，而使用水結(jié)合的泥漿砌筑后，窯爐高溫下水蒸發(fā)，泥漿砌體容易出現(xiàn)脆化現(xiàn)象導(dǎo)致砌體不牢固。另當(dāng)天調(diào)配的耐火泥漿要在當(dāng)天使用完。
二：耐火泥漿的使用量計算方法
在整個工業(yè)爐砌筑耐火磚用耐火泥的使用量上，一直沒有一個很好的計量方法，這是因為工業(yè)爐的爐型不同，砌筑的磚型也不一樣，有可能所砌筑的是異型耐火磚非標(biāo)準(zhǔn)耐火磚或者砌筑的部位不一樣，爐墻、爐頂、爐底砌筑單塊磚用耐火泥的使用量都是不一樣的。目前在工業(yè)爐造價或預(yù)算中用耐火泥的使用量主要是以砌筑爐墻用標(biāo)準(zhǔn)型號耐火磚的使用量為參考。另還需參考砌筑灰縫,灰縫是計算一塊標(biāo)準(zhǔn)耐火磚用耐火泥的基本參數(shù)，先要定位砌筑灰縫是采用I級灰縫＜1mm、II級灰縫＜2mm、III級灰縫＜3mm。三類灰縫的那一類，一般砌筑粘土耐火磚或高鋁耐火磚使用的是II級灰縫。
例如:砌筑工業(yè)爐的爐墻要計算所砌的1000塊高鋁耐火磚一共需要用多少耐火泥的計算方法需要先知道：A=砌筑灰縫（2mm）B=所砌筑磚型尺寸單層面積（T-3尺寸230*114*65）
C=所用耐火泥漿質(zhì)量（高鋁泥漿質(zhì)量2300Kg/m³） D=每塊磚所需泥漿用量。最終算出泥漿用量D=230*114*2*2500=0.13Kg（每塊用量） 。那么得知1000塊高鋁耐火磚一共用量約在130Kg耐火泥漿。此計算方法為理論計算方法，實際使用量應(yīng)大于理論數(shù)據(jù)的10%左右。
耐火泥又稱火泥或接縫料(粉裝物)。用作耐火制品砌體的砌縫材料。按材質(zhì)可分為黏土質(zhì)、高鋁質(zhì)、硅質(zhì)和鎂質(zhì)耐火泥等。由耐火粉料、結(jié)合劑和外加劑組成。幾乎所有的耐火原料都可以制成用來配制耐火泥所用的粉料。以耐火熟料粉加適量可塑黏土作結(jié)合劑和可塑劑而制成的稱普通耐火泥，其常溫強(qiáng)度較低，高溫下形成陶瓷結(jié)合才具有較高強(qiáng)度。以水硬性、氣硬性或熱硬性結(jié)合材料作為結(jié)合劑的稱化學(xué)結(jié)合耐火泥，在低于形成陶瓷結(jié)合溫度之前即產(chǎn)生一定的化學(xué)反應(yīng)而硬化。
耐火泥的粒度根據(jù)使用要求而異，其極限粒度一般小于1mm，有的小于0.5mm或更細(xì)。
選用耐火泥漿的材質(zhì)，應(yīng)考慮與砌體的耐火制品的材質(zhì)一致。
耐火泥種類繁多，按化學(xué)特性分為酸性耐火材料、中性耐火材料和堿性耐火材料。此外，還有用于特殊場合的耐火泥。
