輕質保溫磚的使用和溫度范圍

一．硅藻土保溫磚

具有抗壓強度高，體積密度低，導熱系數小，容重輕，施工安全方便，保溫節能效果好和質優價廉等優點。1100℃以內抵抗爐溫劇變性能好，溫差劇變時不開裂、不變形。

可以提高溫度，縮短加熱時間，并能降低燃料消耗，達到保溫節能效果的優點。通常使用于電力、冶金、石油、化工、水泥、陶瓷、紡織、玻璃、輕工、有色窯爐保溫等行業的電解槽、管道、爐壁、高熱風道、高溫設備的隔熱層、墻體隔層保溫、絕熱，隔音的理想材料。不能直接接觸火焰。

二．輕質粘土磚

輕質粘土磚按照其性能特點一般使用在工業窯爐的隔熱環節，可減少爐窯散熱損失，節省能源消耗，并可減輕熱工設備的質量。

輕質粘土磚的優點是：良好的性能和低廉的價格。可用于無強烈高溫熔融物料侵蝕及沖刷作用的部位，有的與火焰直接接觸的表面涂上一層耐火涂層，減輕被爐渣侵蝕和爐氣煙塵沖刷，減少損毀。使用溫度在1200℃~1400℃之間。

三．輕質莫來石磚

此類產品可直接接觸火焰，耐火度可達1790℃以上，最大使用溫度1350℃~1450℃。具有耐高溫、輕度高、導熱系數小、節能效果顯著等特點，結合其輕質莫來石磚理化指標，廣泛應用于裂解爐、熱風爐、陶瓷輥道窯、電瓷抽屜窯、玻璃坩堝及各種電爐的內襯。

四．氧化鋁空心球磚

氧化鋁空心球磚，由于其材質為氧化鋁空心球和氧化鋁粉為主要原料，結合其他的結合劑，經過1750度高溫燒制而成。屬于超高溫材料節能保溫材料的一種。

在各種氣氛下使用都非常穩定。特別是于在1800 ℃的高溫窯爐上應用。空心球可用于做高溫、超高溫隔熱填料，高溫耐火混凝土輕質集料，高溫澆注料等。氧化鋁空心球磚根據其理化指標廣泛應用于石化工業氣化爐、炭黑工業反應爐、冶金工業感應電爐等高溫、超高溫窯爐上，并且取得了非常好的節能效果。

由于輕質保溫磚的氣孔率高，因而強度一般都較低，通常在使用時不承受荷重，并受致密耐火磚爐襯的保護。仍是，為了防止運輸和施上等過程的損壞，要求具有適當的強度。在有些情況下，輕質保溫磚直接與火焰和爐氣接觸，并承受一定的荷重，在這種場合卜使用時，隔熱耐火標料的強度和抗氣流沖創作用的能力就變得重要了。

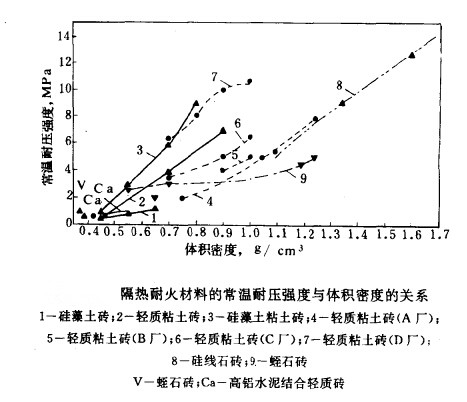

下圖示出了輕質保溫磚的強度與體積密度的關系，強度一般隨體積密度的提高而提高。應當注意的是組織結構類型對強度有很大的影響。在體積密度相同的情況下，顯然，固相連續的材料的強度較高，而氣相連續的材料的強度則較低。例如泡沫法生產的輕質保溫磚的強度要出用可燃物法生產的輕質保溫磚的強度高。

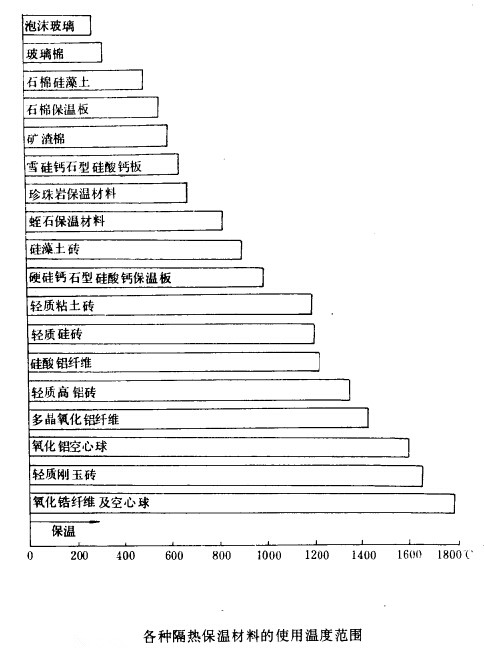

由于輕質保溫磚中含有大量的氣孔，比表面很大，使用時受熱和在負荷(如自重)的作用下，易發生收縮變形并使隔熱性能降低。因此，要求輕質保溫磚的體積和外形在長期使用過程中能保持穩定．即要求具有良好的體積穩定性。不然，收縮作用可導致爐體結構變形和產生裂紋，增加散熱損失。因此，耐熱性能是輕質保溫磚的一項重要指標。輕質保溫磚的耐熱性(允許使用溫度)通常不取決于它們的耐火度，而主要是取決于抵抗在加熱作用產收縮變形的能力。國際上一般都以重燒收縮量不大于2％的溫度作為輕質保溫磚的使用溫度。下圖示出了各種輕質保溫磚的使用溫度范圍。對于同一品種的隔熱材料而言，使用溫度一般是隨著體積密度的增大而提高。顯然，這是因為在體積密度大的材料中，固相顆粒之間的結合比較連續和牢固，因而可以保持較高的體積穩定性。
