鋁電解槽用耐火材料

文章出處：正耐實(shí)業(yè)耐火磚廠家 /?發(fā)表時(shí)間：2019-07-22

目前氮化硅結(jié)合碳化硅材料, 已被用來(lái)代替炭磚應(yīng)用于鋁電解槽側(cè)墻材料。氮化硅結(jié)合碳化硅材料中的碳化硅雖然可以與氧氣在高溫下反應(yīng)生成二氧化硅,
但表面多生成的這層二氧化硅薄膜可以阻止碳化硅材料的繼續(xù)氧化。而且, 氮化硅結(jié)合碳化硅材料抗冰晶石侵蝕, 抗氧化性能好, 可以大大增加鋁電解槽的使用壽命。

底部用干式防滲料和保溫磚及硅酸鈣板。

與鋁熔液接觸部位使用條件（爐底、下墻、扒渣斜坡區(qū)域）

金屬熔液的侵蝕和滲透：剛玉相長(zhǎng)大

渣侵蝕和化學(xué)侵蝕：助熔劑、變質(zhì)劑、等鹽類(lèi)的侵蝕，加入的助熔劑一般含有Nacl、Kcl、冰晶石，以上鹽類(lèi)會(huì)降低耐火材料的耐火度和導(dǎo)致鋁水對(duì)爐襯材料的滲透

機(jī)械破壞

急冷急熱對(duì)爐體的破壞

4Al(l)+ 3SiO2(s) ＝> 2Al2O3(剛玉結(jié)瘤) + 3Si(l)

2Mg+ SiO2 => 2MgO+Si（增硅）

以上反應(yīng)會(huì)導(dǎo)致剛玉結(jié)瘤的生成從而形成無(wú)法清理的掛渣，掛渣的侵蝕過(guò)程產(chǎn)生的體積

膨脹導(dǎo)致?tīng)t襯材料的剝落，材料整體壽命會(huì)大幅下降、造成生產(chǎn)安全隱患，同時(shí)導(dǎo)致鋁水增硅。

爐門(mén)框部位使用條件

1、機(jī)械破壞

2、急冷急熱使得材料產(chǎn)生開(kāi)裂和剝落

3、磨損

燃燒器周?chē)褂脳l件和選材

1、使用溫度

2、急冷急熱使得材料產(chǎn)生開(kāi)裂和剝落

3、還原：氧氣不足

4、氧化：氧氣過(guò)剩

5、堿性水蒸汽和化學(xué)侵蝕

上墻和爐頂部位使用條件：

1、需要良好的熱震穩(wěn)定性防止開(kāi)裂和剝落

2、耐酸堿侵蝕

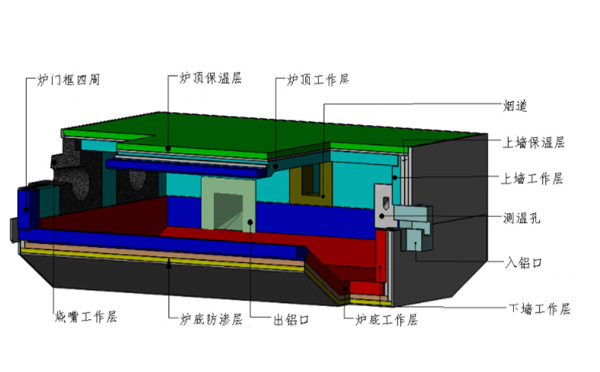

熔鋁反射爐結(jié)構(gòu)示意圖

*本文出自：http://m.www337338.com/wenti/286.html 轉(zhuǎn)載請(qǐng)注明出處。

上一篇：水泥窯的耐火材料配置下一篇：硅酸鋁針刺毯特性尺寸與應(yīng)用

相關(guān)文章

什么是粘土磚粘土磚的作用都有哪些2019-06-10

硅酸鋁針刺毯特性尺寸與應(yīng)用 1970-01-01
硅酸鋁纖維氈（棉、毯）技術(shù)指標(biāo) 1970-01-01
耐火磚是什么材料做的？分為哪些？ 1970-01-01
優(yōu)質(zhì)耐火磚的特點(diǎn)是什么 1970-01-01
剛玉莫來(lái)石磚的價(jià)格 1970-01-01
水泥回轉(zhuǎn)窯內(nèi)襯耐火磚應(yīng)該怎么選擇？ 1970-01-01
水泥窯窯口噴煤嘴等易損部位的耐磨澆注料如何選擇？ 1970-01-01
特種耐火材料用原料分類(lèi) 1970-01-01
閃速爐用耐火材料以及內(nèi)襯材料選擇 1970-01-01
耐火材料屬于哪個(gè)行業(yè) 1970-01-01
輕質(zhì)保溫磚的使用和溫度范圍2019-06-13
鋼包用耐火材料有什么2019-07-18
高鋁磚的密度？高鋁磚的耐壓強(qiáng)度是多少？2019-05-24
耐熱混凝土的分類(lèi)性能2019-06-21
